一、针对SFU光猫,用TAG带标签方式(带VLAN 标签)

1:单口的是SFU光猫,SFU型可以由OLT下发业务,做tag(natvlan)

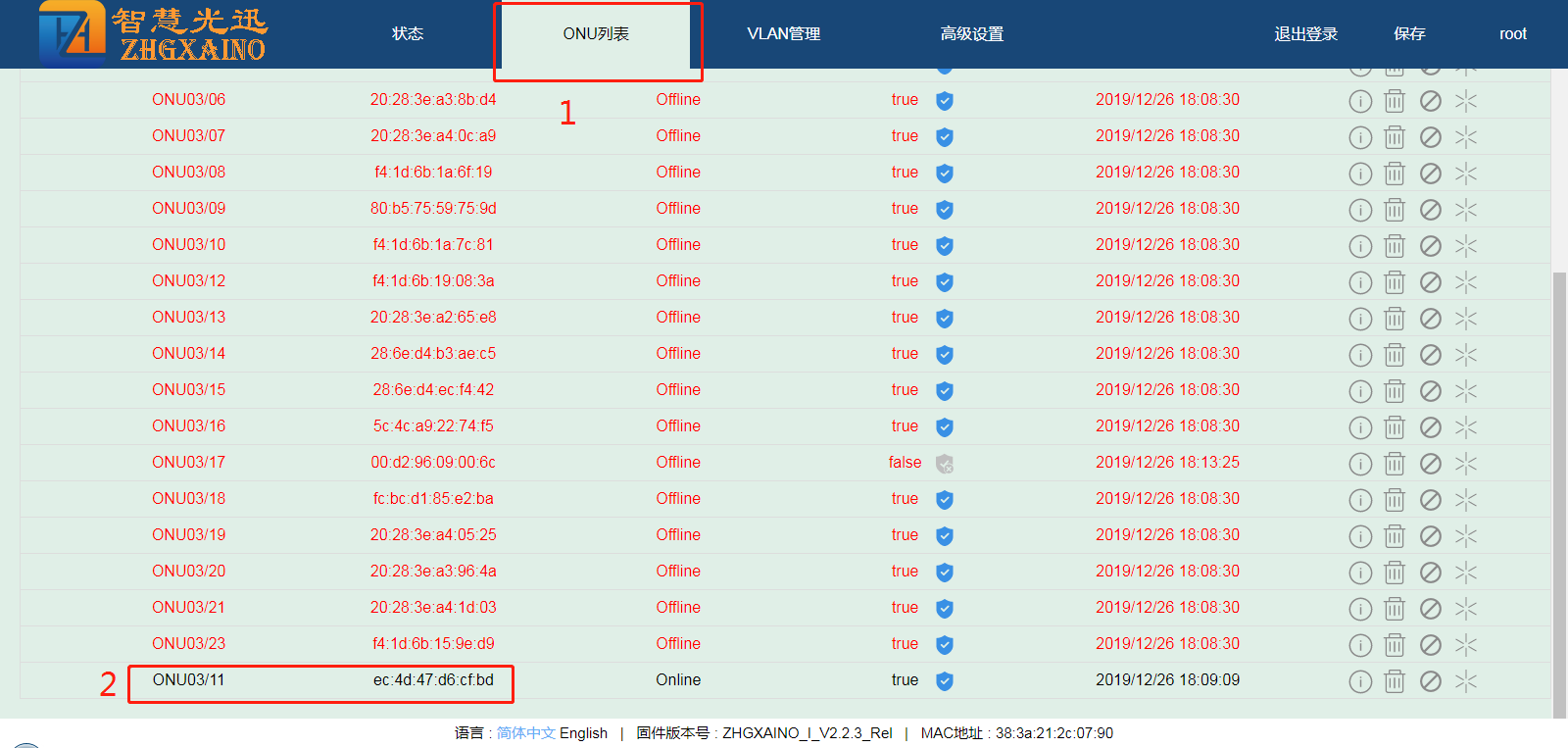

2:首先判断ONU-ID是多少,点击ONU列表,根据MAC即可判断ONU-ID是多少。

3:如图:ONU-ID为:ONU03/11,意为PON3口下的第11个光猫

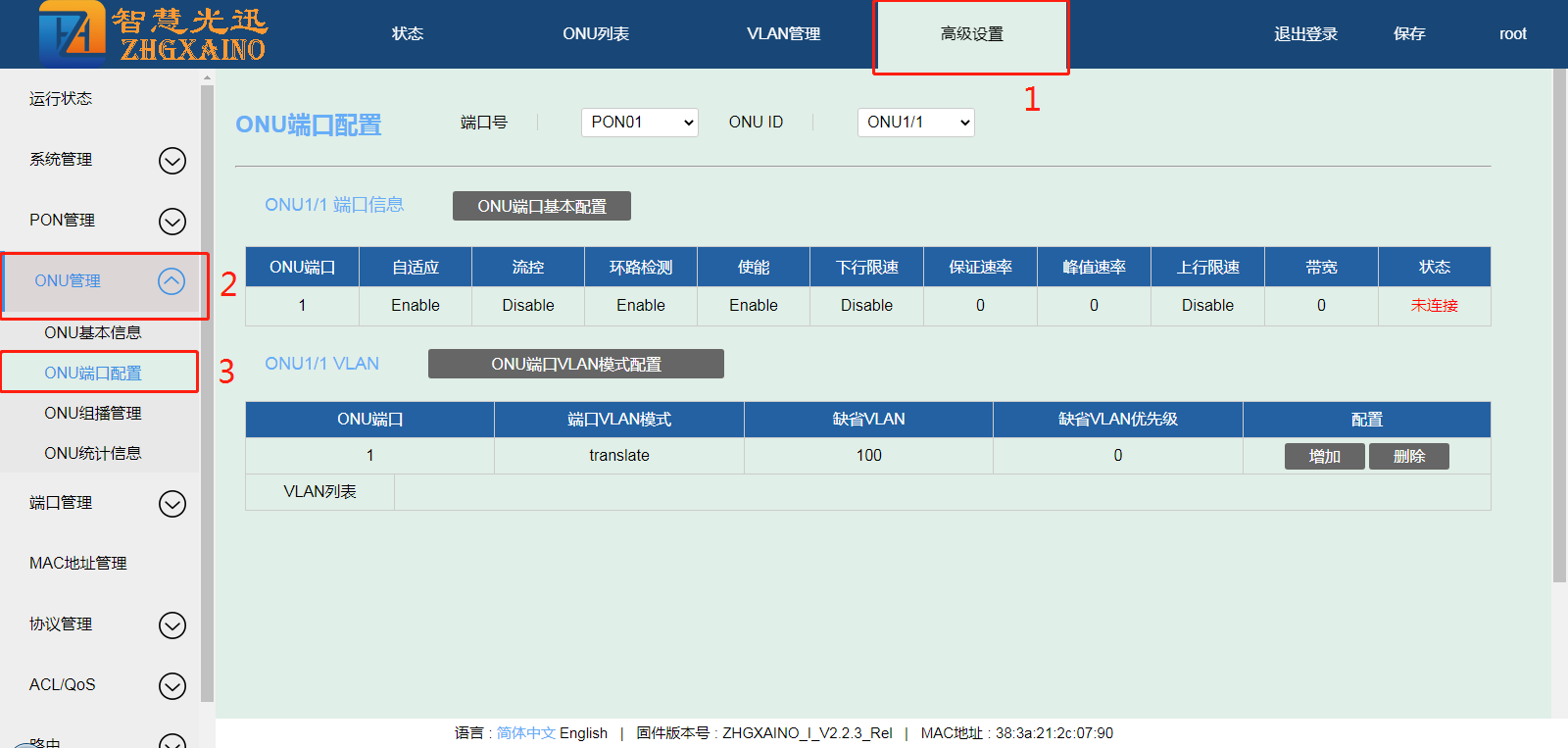

4:进高级设置,ONU管理,选择ONU端口配置

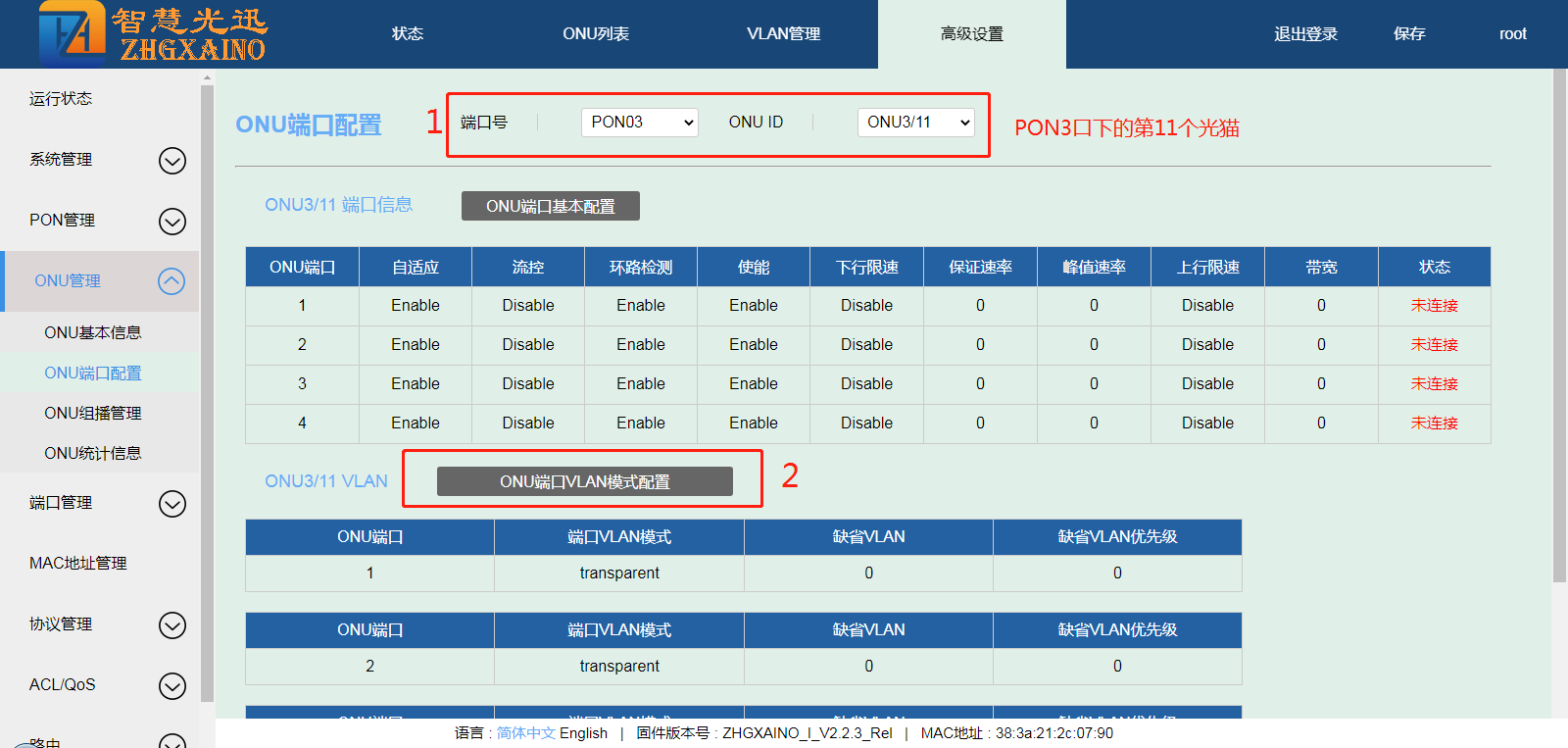

5:选择要配置业务的光猫,点击ONU端口VLAN配置

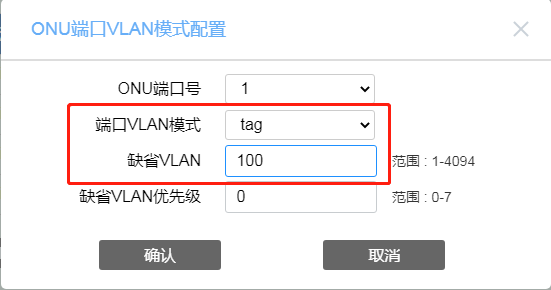

6:配置相应的端口VLAN模式为tag模式,然后缺省VLAN为对应的业务VLAN即可

7:这样SFU型的光猫的对应LAN口就能做对应VLAN相关的业务啦

二、针对SFU光猫,使用Trunk模式,单个口允许多个VLAN通过方式,(允许透传多个VLAN,做双SSID+VLAN)

(HGU猫无法操作,仅对SFU光猫)

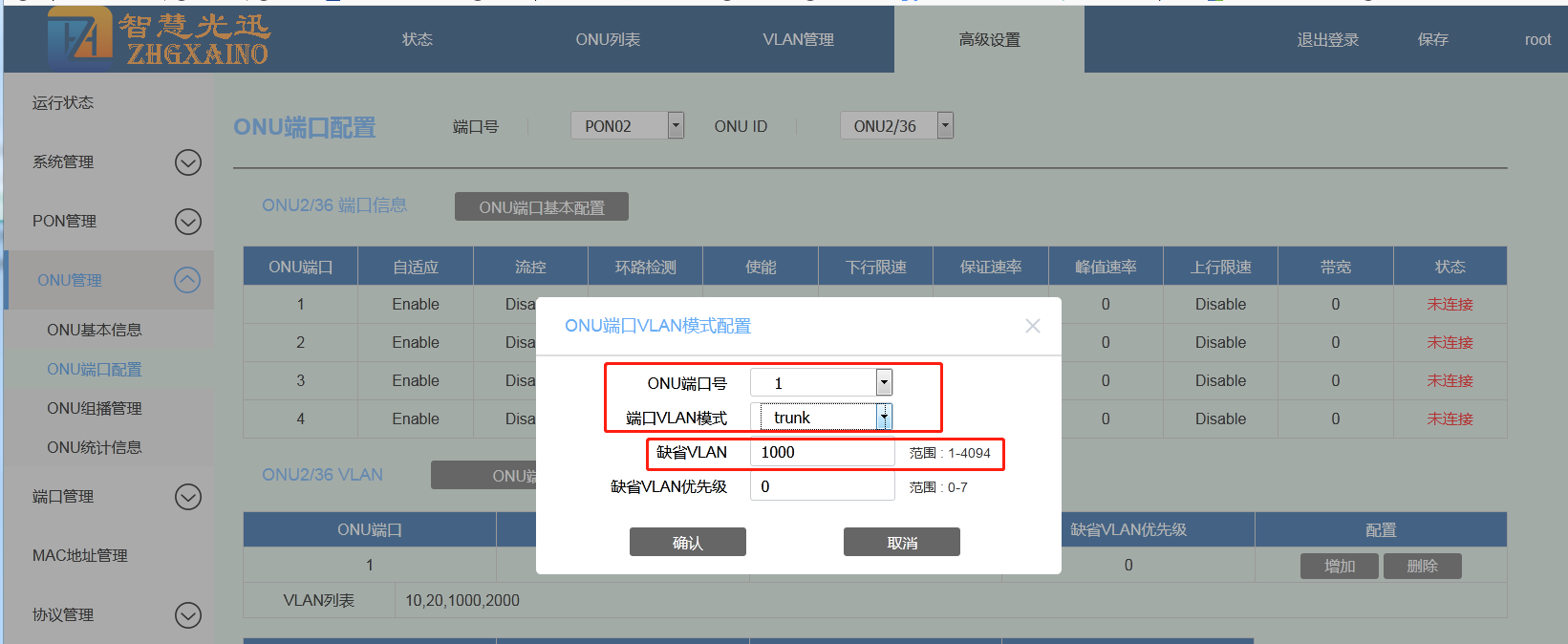

1:先将光猫修改成 Trunk模式,然后做好缺省VLAN(缺省VLAN也要添加允许上去)

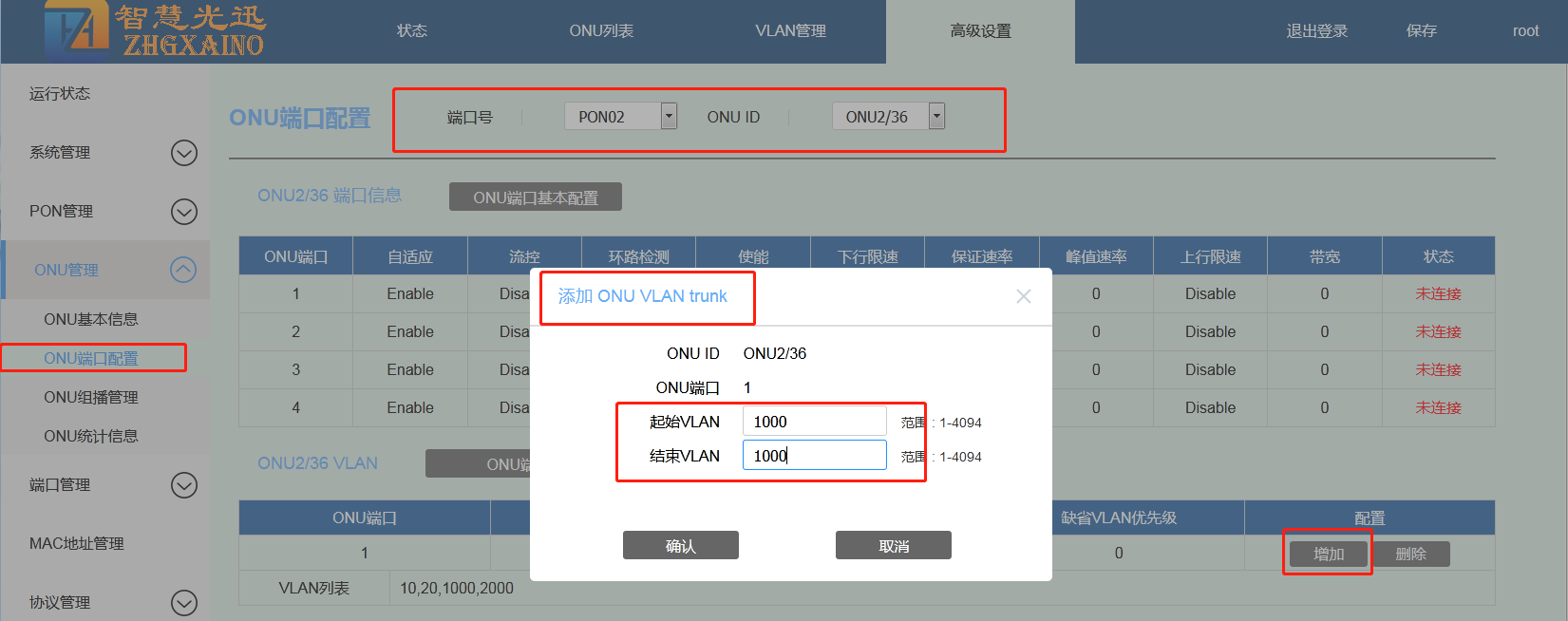

2:修改好Trunk模式后,点击添加VLAN通过,这里是起始和结束的方式,我们1000到1000的方式、2000到2000的方式即可

文档更新时间: 2022-03-19 16:33   作者:admin
